Планетарные SPN 11 R 3 60.2 VK R
Мощность, кВт | 60 |
Частота вращения выходного вала, об/мин | 25 |
Обороты электродвигателя | 1500 |
Передаточное число | 60.2 |
Мощность, кВт | 60 |
Частота вращения выходного вала, об/мин | 25 |
Обороты электродвигателя | 1500 |
Передаточное число | 60.2 |
Крутящий момент, Н*м | 23700 |
Габаритные и присоединительные размеры
Одноступенчатый соосный мотор-редуктор SPN11 L1

Двухступенчатый соосный мотор-редуктор SPN11 L2

Трехступенчатый соосный мотор-редуктор SPN11 L3

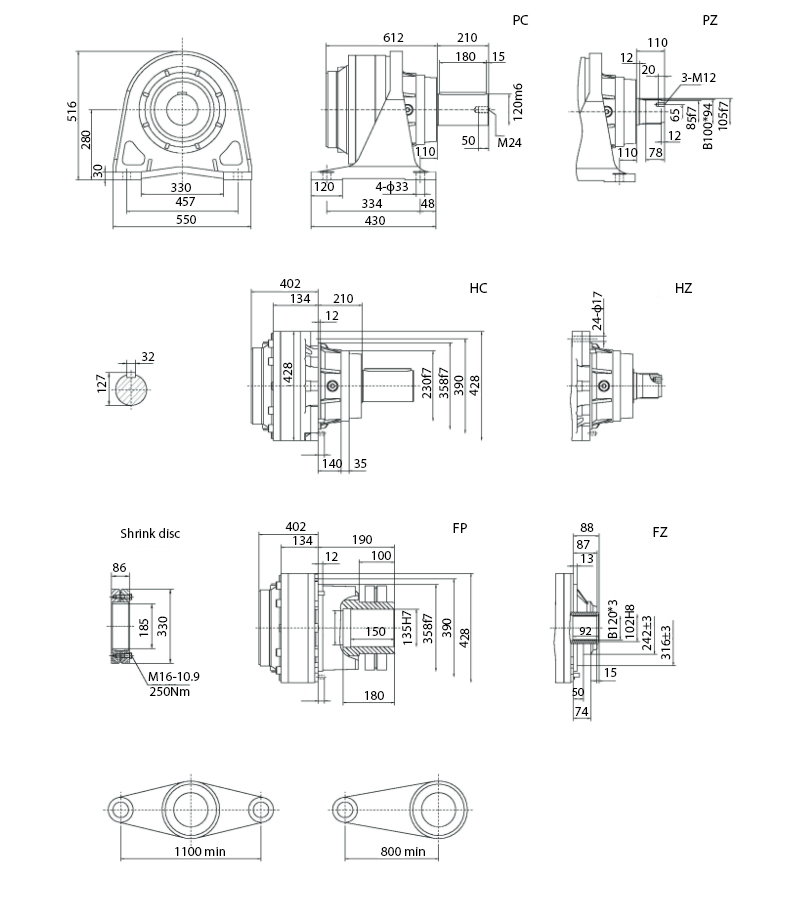

Четырехступенчатый соосный мотор-редуктор SPN11 L4

Двухступенчатый угловой мотор-редуктор SPN11 R2(B)

Двухступенчатый угловой мотор-редуктор SPN11 R2(C)

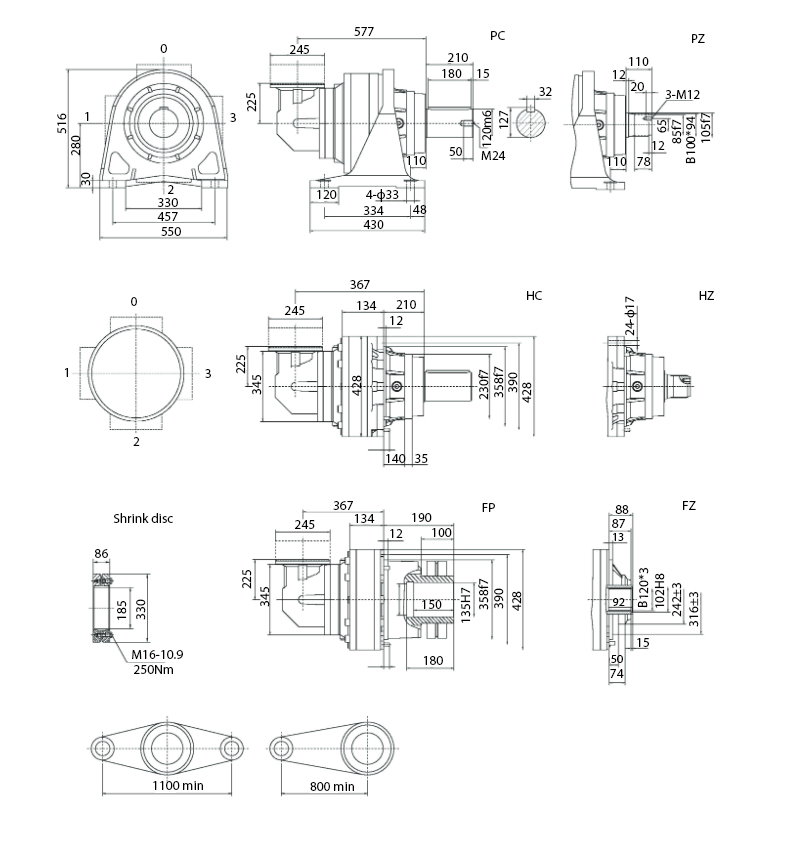

Трехступенчатый угловой мотор-редуктор SPN11 R3

Четырехступенчатый угловой мотор-редуктор SPN11 R4

SPN 06 L 2 18.1 HC D100 A W … …
SPN серия
06 габарит (00 – 21)
L конфигурация. L соосный, R под углом 90 град
2 кол-во ступеней (1, 2, 3, 4)
18.1 передаточное отношение
HC конфигурация выходной группы( PC корпус на лапах с целым валом со шпонкой, PZ корпус на лапах +шлицевой вал, MC выходной фланец+ шпоночный вал, MZ выходной фланец +шлицевой вал, HC выходной фланец+ усиленный шпоночный вал, HZвыходной фланец+ усиленный шлицевой вал, FP полый выходной вал со стяжной муфтой, FZ полый шлицевой вал, VK усиленный, удлиненный для миксеров вал со шпонкой )
D100 конфигурация входной группы (AD входной целый вал, FAD входной целый вал с вентилятором, AM входной адаптер под двигатель IEC, ABA адаптер под гидромотор, RV дополнительный редуктор RV на входной группе, RSKF дополнительный конический редуктор на входной группе
A расположение в пространстве
W конфигурация выходного вала P выходная шестерня, B0 шлицевой вал, M0 полый вал, G0 стяжная муфта, W0 выходной фланец
CS1, CS2, CS3 тип дополнительного охлаждения
LX, RX доп. опции
